在絲桿升降機多臺聯動的方案中,會(huì )用到連接桿、聯軸器、轉向箱等等部件才能把各個升降機連接起來,而轉向箱又起到了非常重要的動力傳達的作用。它其實屬于減速機的一個系列,在工業領域中也已經有了非常多的應用,而且目前轉向箱也已經實現了標準化以及多樣化,像我公司德邁傳動生產的轉向箱就有ARA系列、T系列以及HX系列。這幾種轉向箱在外觀及性能上都有所不同,但是內部構造都是采用錐齒輪傳動的形式。

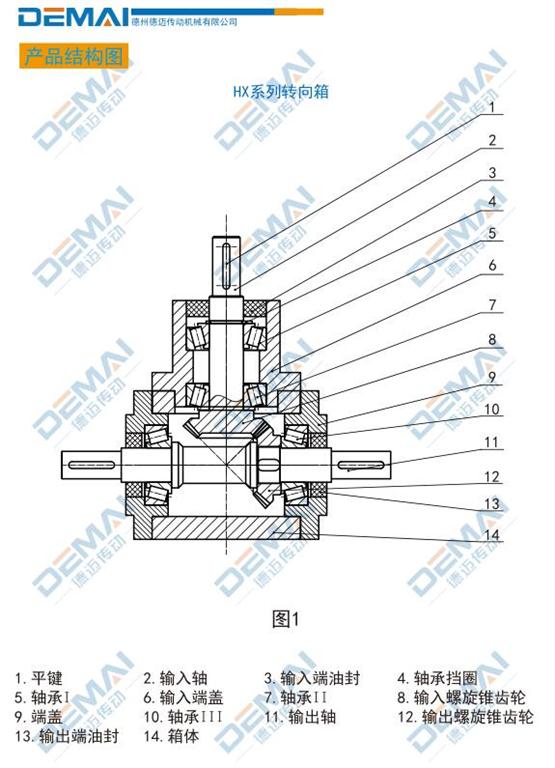

我們今天就來為大家講解一下HX系列轉向箱的內部構造以及主要部分選用的材質,讓您對我們的產品有個更加深刻的了解,方便您在設計方案時可以有更多的選擇性。 圖中就是HX系列轉向箱的結構圖,看著轉向箱很普通,但是內部還是有這么多零部件在保證轉向箱的正常運轉。我們再來說一下主要部件的材質選用。
首先是殼體,我們采用高鋼性的鑄鐵鑄造,齒輪呢我們采用優質高純凈度合金鋼20CrMnT調質加工,經滲碳淬火處理及研磨而成;再來說一下主軸,主軸是采用優質高純凈合金鋼40Cr調質加工,具備高懸重負荷能力。最后說一下外購件,軸承我們采用的是哈爾濱軸承,大品牌自然有保證,還有就是油封我們采用的是NAK的進口油封,具有極高的防塵防漏油能力。
今天的講解就是這些了,希望可以對您有所幫助。如果您還有關于絲桿升降機和轉向箱其他方面的疑問,也歡迎您隨時撥打我公司電話或者等我公司網站留言,我們德邁傳動會(huì )為您提供優質的服務及產品。
|
