絲桿升降機雖然承載力大,但是如果在沒有導向裝置或者跨度太大的情況下,我們還是建議您使用多臺聯動的形式來使用,這樣可以更安全,也可以提高設備的工作效率。在升降機的多臺聯動方案中,必不可少的一個傳動部件就是轉向箱了,它可以正反轉,輸出軸形式多樣,選型范圍大,可以滿足很多場合的需求,并且噪音低、振動小、承載力大,使用起來非常方便。

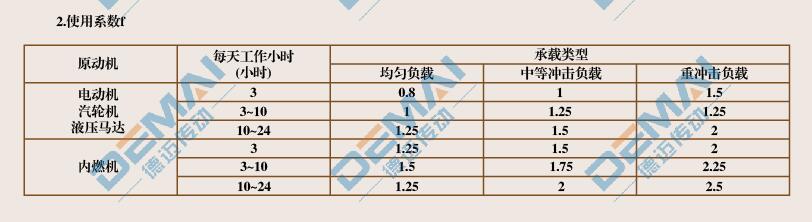

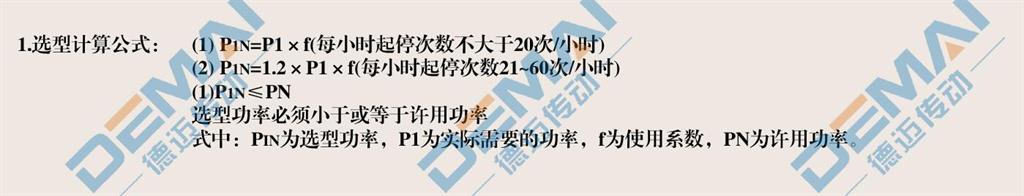

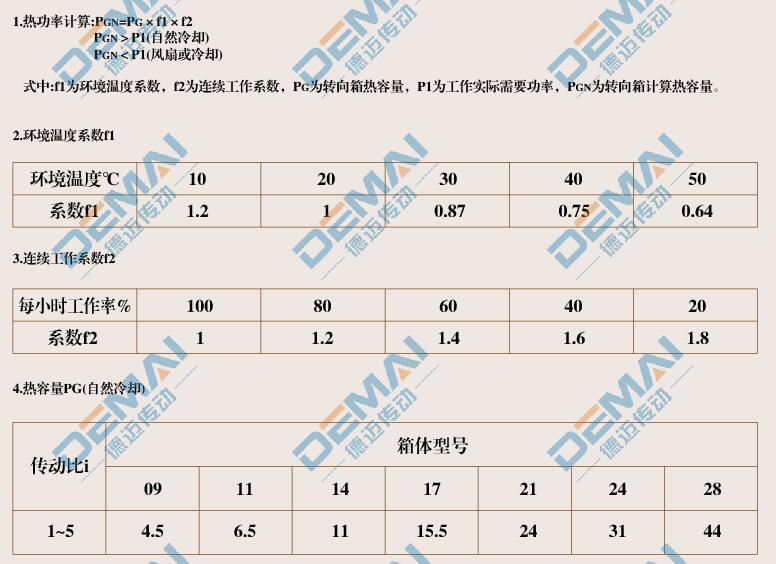

那么與絲桿升降機配合的轉向箱如何進行選型呢?首先我們需要知道轉向箱的選型計算公式(圖1)以及它的使用系數(圖2),這樣可以初步計算出轉向箱的型號。當然具體使用環境的不同,也會(huì )影響轉向箱的選型,比如熱功率、環境溫度系數、連續工作系數(圖3)等等。如果您覺得選型有困難,可以聯系我們的技術工程師來為您選型。 下面我們來舉個例子。比如說選型條件為攪拌器驅動螺旋錐齒輪轉向箱,攪拌器實際需要功率P1=28KW;電動功率P2=30KW,電機轉速n1=2000r/mi,傳動比i=2,轉向箱裝配形式為D,每天工作8小時,每小時連續工作時間為60%,每小時起停6次,環境溫度為30℃。這樣我們選型就依靠上面這些數據來進行計算:
攪拌器原動機為電動機,中等沖擊負載,每天工作8小時,按使用系數f=1.25。 選型功率:P1N =P1×f=28×1.25=35KW(每小時起停次數)。
按許用功率:選箱體型號為21,PN=52.4KW>35KW 熱功率校核:箱體21,按熱容量表PG=24KW 按環境溫度系數表:f1=0.87 按連續工作系數表:f2=1.4 P GN =24×0.87×1.4=29.2KW>28KW自然冷卻即可。
這樣可以得出型號.型號選擇為:HX21-2D |
